La sécurité électrique est primordiale dans tout système de chauffage. Choisir le bon fusible pour protéger votre installation est une tâche qui ne doit pas être négligée. Un fusible inadapté peut provoquer des pannes, endommager les appareils ou, dans le pire des cas, déclencher un incendie. Cet article abordera en détails les différents types de fusibles, leurs spécificités, ainsi que les critères essentiels pour effectuer un choix judicieux. Nous examinerons également l’importance de l’installation correcte et des recommandations pour garantir une utilisation sécuritaire et efficace.

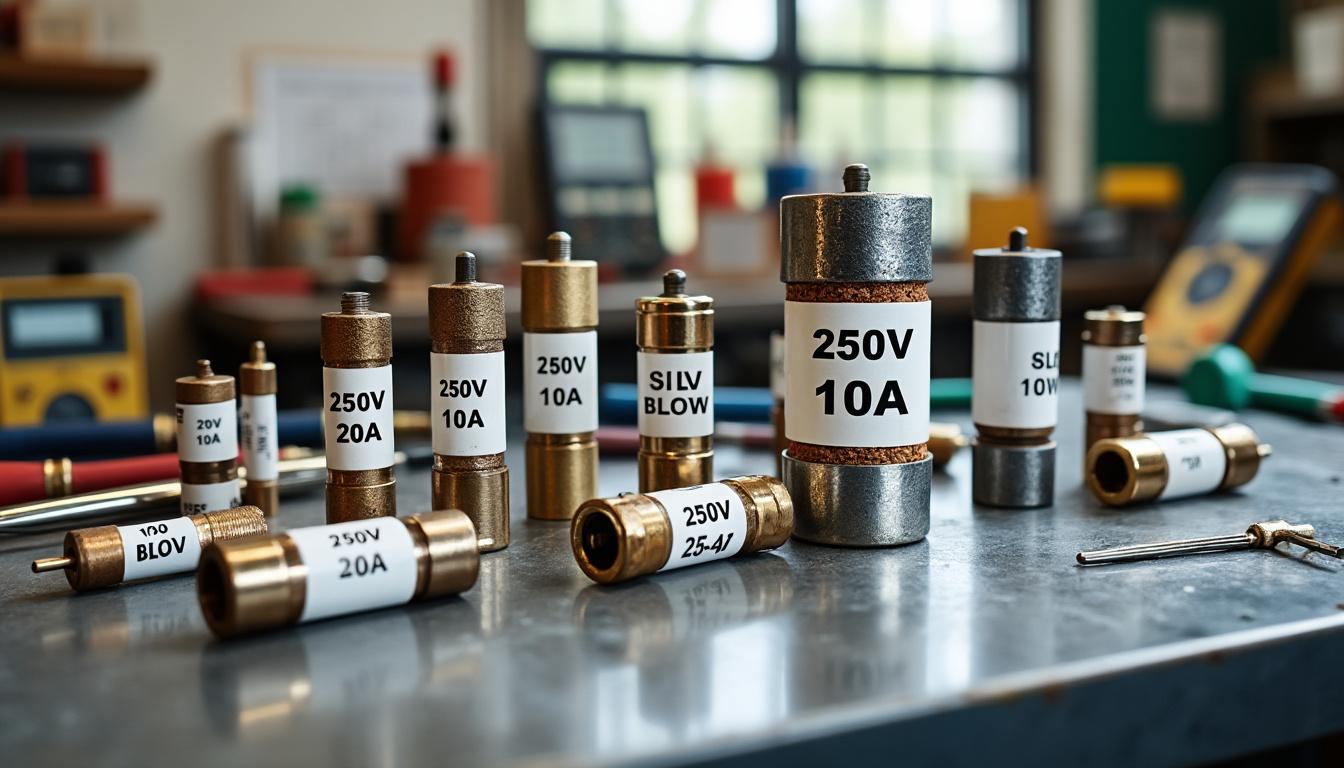

Comprendre les différents types de fusibles
Les fusibles sont des dispositifs de sécurité fondamentaux qui protègent les circuits électriques contre les surcharges et les courts-circuits. Il existe plusieurs types de fusibles, chacun ayant des caractéristiques spécifiques adaptées à différentes applications. Le choix du fusible doit tenir compte des critères suivants :
Classification selon la technologie
Il est essentiel de comprendre la technologie de fabrication des fusibles, qui influe sur leur réactivité et leur capacité de coupure. Voici les principaux types :
- Fusibles à fil fusible : Utilisés couramment, ces fusibles contiennent un fil fragile qui fond lorsqu’il est soumis à une surintensité. Ils sont simples à installer et généralement économiques, mais leur temps de réaction est plus lent. Exemples de calibres : 5x20mm, 6,3x32mm.
- Fusibles à coupure rapide : Parfaits pour les circuits électroniques sensibles, ils répondent instantanément aux pics de courant. Ils ne supportent toutefois pas les surcharges temporaires.
- Fusibles à action lente : Conçus pour tolérer les surcharges temporaires, ils sont idéaux pour des applications comme les moteurs électriques. Par exemple, un moteur de 5A peut nécessiter un fusible de 6.3A à action lente.
- Fusibles thermiques : Ces dispositifs protègent contre la surchauffe en coupant le circuit lorsque la température atteint un seuil critique, particulièrement utiles pour les circuits de chauffage.
- Fusibles miniatures : D’une petite taille, ces fusibles sont souvent utilisés dans des appareils électroniques portables.
- Fusibles à semi-conducteurs : Offrant une rapidité de coupure exceptionnelle, ils sont adaptés aux circuits électroniques complexes.
Classification selon la tension et l’intensité nominales
Un autre aspect essentiel lors du choix d’un fusible est la correspondance entre la tension et l’intensité du circuit. Voici les points à considérer :
- Tension nominale : Elle doit toujours être égale ou supérieure à celle du réseau électrique. Par exemple, en France, le réseau est généralement de 230V.
- Intensité nominale : Ce chiffre exprime le courant maximal supporté par le fusible. Un fusible de 10A doit protéger un circuit qui ne dépasse jamais cette valeur.
Sur les fusibles, les marquages indiquent des informations essentielles, telles que « 5x20mm, 10A, 250V », qui précisent les dimensions, l’intensité nominale et la tension nominale. Par conséquent, le choix du fusible doit être rigoureux afin de ne pas dépasser les limites établies, ce qui pourrait entraîner des risques d’incendie ou de destructions matérielles.
Sélectionner le fusible adapté : un guide étape par étape
La sélection du fusible approprié pour votre système de chauffage nécessite une approche méthodique. Voici un guide qui vous aidera à trouver le bon fusible :
Étape 1 : Déterminer l’intensité maximale du circuit
Commencez par analyser la consommation électrique de chaque appareil du circuit. La consommation en ampères peut être déterminée par la formule suivante : Courant (A) = Puissance (W) / Tension (V). Par exemple, un appareil de 1000W connecté à un circuit de 230V consomme environ 4,35A.
Étape 2 : Choisir le calibre du fusible
Le calibre du fusible doit être légèrement supérieur à la consommation maximale de votre circuit. Pour ce faire, il est recommandé de prévoir une marge de sécurité de 10 à 20%. Par exemple, pour un appareil consommant 4,35A, un fusible de 5A serait idéal.
Étape 3 : Considérations supplémentaires
Il est aussi crucial de tenir compte du type de charge : les charges inductives, comme les moteurs, exigent souvent des fusibles à action lente. La température ambiante peut aussi influencer le fonctionnement des fusibles, et il convient donc d’en tenir compte lors de leur choix.
Exemples concrets
| Appareil | Puissance (W) | Tension (V) | Fusible recommandé (A) |
|---|---|---|---|
| Lampe à incandescence | 60 | 230 | 0,3 |
| Moteur | 1000 | 230 | 5 (action lente) |
| Ordinateur | 200 | 230 | 1 |
| Chauffe-eau électrique | 2000 | 230 | 10 (action lente) |
Installation et remplacement des fusibles : sécurité avant tout
Une installation ou un remplacement de fusibles doit se faire avec rigueur. La sécurité électrique est primordiale pour éviter d’éventuels risques, tels que l’électrocution ou les incendies.
Précautions de sécurité essentielles
- Coupez le courant avant de commencer toute intervention.
- Utilisez des outils isolés.
- Portez des gants isolants appropriés.
- Respectez les distances de sécurité vis-à-vis des parties sous tension.

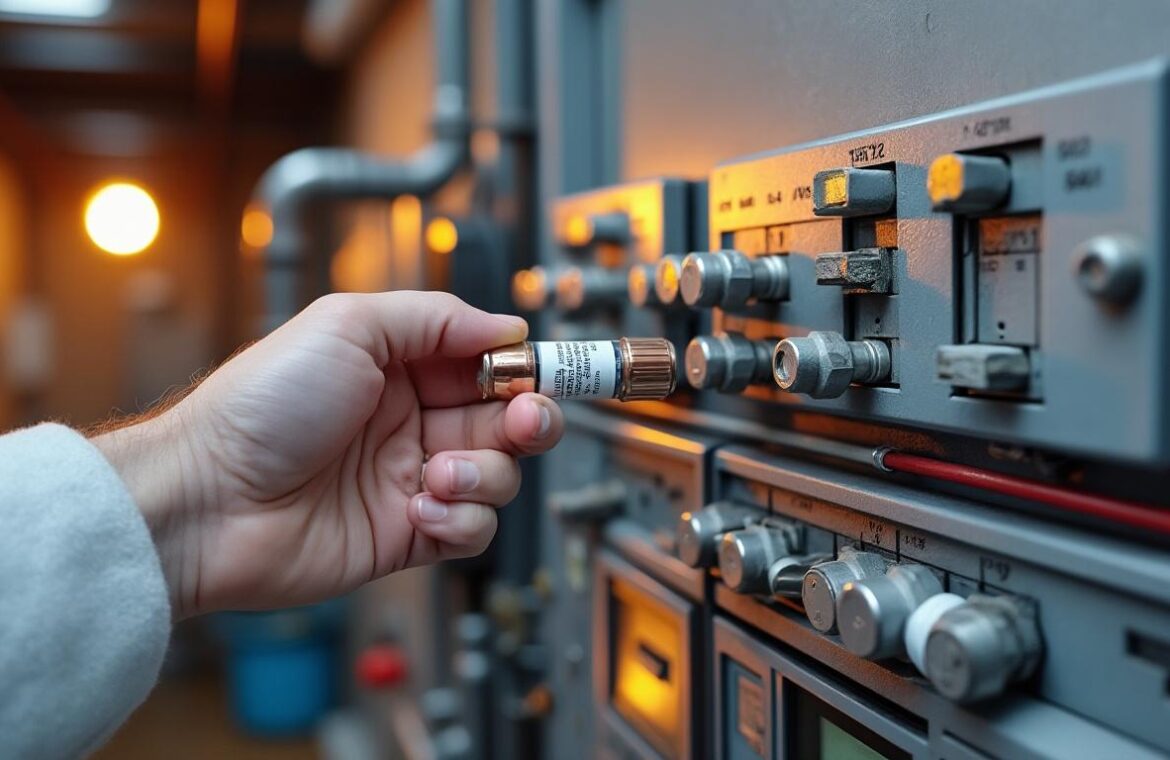

Procédure d’installation et de remplacement
La méthode d’installation dépend du type de fusible. Généralement, il suffit d’insérer le fusible dans son support. Il est important d’identifier correctement les différents types de supports, comme ceux à vis ou à baïonnette, pour s’assurer que le fusible choisi est compatible avec le support utilisé.
Identifiez la cause d’un fusible grillé
Un fusible grillé est le signe d’une surintensité dans le circuit. Il est crucial de ne pas se contenter de remplacer le fusible : il est nécessaire d’identifier la source du problème, qu’il s’agisse d’un court-circuit, d’une surcharge ou d’un défaut d’appareil, pour prévenir des incidents futurs.
Les incontournables pour un bon choix de fusibles de chauffage
Le choix de fusibles adaptés aux systèmes de chauffage permet non seulement d’assurer la sécurité mais aussi d’optimiser le fonctionnement des appareils de chauffage. Voici quelques éléments clés à prendre en compte :
- Compatibilité avec le système : Les fusibles doivent correspondre aux spécificités du circuit de chauffage, tant en termes de tension que d’intensité nominale.
- Température de fusion : L’étalonnage de la température de fusion du fusible doit être conforme aux exigences du circuit, surtout pour des dispositifs comme des chaudières ou des chauffages électriques.
- Installation correcte : Suivre les recommandations des fabricants est essentiel pour une installation sécurisée et fiable.
- Maintenance régulière : Un contrôle périodique des fusibles et des équipements de chauffage permet de prévenir les problèmes potentiels avant qu’ils ne surviennent.
Quels sont les types de fusibles couramment utilisés dans le chauffage ?
Les types de fusibles couramment utilisés comprennent les fusibles à fil fusible, à coupure rapide, à action lente, thermiques, miniatures et à semi-conducteurs.
Comment déterminer le calibre d’un fusible ?
Le calibre d’un fusible doit être légèrement supérieur à l’intensité maximale du circuit. Une marge de sécurité de 10 à 20 % est recommandée.
Pourquoi est-il important de choisir le bon fusible ?
Choisir le bon fusible est crucial pour éviter les pannes, les dommages matériels ou les risques d’incendie.
Que faire en cas de fusible grillé ?
Il est essentiel d’identifier la cause du fusible grillé avant de le remplacer, comme vérifier pour un court-circuit ou une surcharge.
Quel est l’impact d’une température ambiante sur un fusible ?
La température ambiante peut affecter la capacité de coupure d’un fusible, rendant la sélection encore plus critique selon l’environnement.
