Un receveur extra plat de 25 à 30 mm d’épaisseur ne pardonne aucune approximation sur le réseau d’évacuation. La marge de manœuvre se joue sur quelques centimètres de hauteur, et c’est précisément là que la plupart des désordres prennent racine. Nous détaillons ici les réglages techniques qui conditionnent un écoulement fiable lors de la pose de receveur de douche extra plat.
Hauteur sous receveur et encombrement du siphon : le vrai verrou technique
La faisabilité d’une pose extra plat en rénovation se décide avant tout sur la réserve de hauteur entre le fond du receveur et le sol fini. Avec un siphon extra plat récent, il faut compter environ 40 mm pour le siphon lui-même, auxquels s’ajoutent 20 à 30 mm de jeu nécessaire pour réaliser la pente du tube d’évacuation.
A voir aussi : Choisir le bon artisan pour la pose d'un poêle à pellets
Résultat : nous recommandons de prévoir 60 à 70 mm de réserve totale sous le receveur. En dessous de cette valeur, l’écoulement sera trop lent, les dépôts s’accumuleront dans le tube, et les remontées d’odeurs deviendront récurrentes.
En rénovation sur dalle existante, cette réserve est rarement disponible sans intervention. Deux options se présentent alors : encastrer le receveur dans la chape (si son épaisseur le permet) ou surélever légèrement le bac sur un socle maçonné pour dégager la hauteur nécessaire. Le choix dépend de la configuration du plancher et de la distance jusqu’à la colonne de chute.
A lire en complément : Réussir la rénovation de son conduit d'évacuation des fumées
Pente d’évacuation du receveur de douche : viser 2 % plutôt que le minimum réglementaire
Les fiches techniques et les DTU mentionnent encore une pente minimale de 1 % (1 cm par mètre) pour les évacuations horizontales en PVC de diamètre 40 ou 50 mm. Sur le papier, cela fonctionne. Sur le terrain, c’est insuffisant.
Les retours d’expérience convergent : une pente de 2 % limite nettement les stagnations et les dépôts. À 1 %, les résidus de savon et les cheveux s’accumulent plus vite que le flux ne les évacue, surtout sur des longueurs de canalisation dépassant un mètre.
Incidence de la longueur du parcours horizontal
Dès que la canalisation horizontale dépasse 2 à 3 mètres entre la bonde et la colonne de chute, chaque centimètre de pente consomme la réserve de hauteur disponible sous le receveur. Sur un parcours de 3 mètres à 2 %, il faut déjà 6 cm de dénivelé rien que pour le tube.
C’est pourquoi nous préconisons de rapprocher au maximum le receveur de la colonne de chute lors de la phase de conception. Un parcours court autorise une pente plus forte sans compromettre l’encastrement du bac.
Bonde et siphon pour receveur extra plat : critères de sélection
Le choix de la bonde n’est pas un détail esthétique. Sur un receveur extra plat, le siphon doit concilier trois exigences contradictoires : faible encombrement vertical, débit suffisant et garde d’eau efficace contre les odeurs.
- L’encombrement vertical du siphon ne doit pas dépasser 40 mm pour rester compatible avec la réserve de hauteur calculée plus haut. Les modèles à membrane remplacent la garde d’eau classique par un clapet, ce qui réduit la hauteur mais impose un entretien régulier du mécanisme.
- Le débit nominal de la bonde doit atteindre au minimum 0,4 l/s pour absorber le flux d’un mitigeur thermostatique standard. Vérifier cette donnée sur la fiche technique du fabricant avant achat.
- Le raccord de sortie doit correspondre au diamètre de la canalisation existante (40 ou 50 mm). Un adaptateur crée un point de restriction qui ralentit l’écoulement et favorise les bouchons.
- La grille ou la platine de la bonde doit être démontable sans outil pour faciliter le dégorgement. Sur un receveur extra plat, l’accès au siphon par le dessous est souvent impossible une fois la pose terminée.
Étanchéité périphérique et raccord au sol : éviter les infiltrations sous le bac
Un receveur extra plat posé à fleur de carrelage crée une zone critique à la jonction entre le bac et le revêtement de sol. L’étanchéité ne repose pas sur le joint silicone seul. Ce joint assure la finition, pas la protection structurelle.
Sous le receveur, une bande d’étanchéité périphérique (type SEL ou équivalent) doit remonter sur les murs adjacents d’au moins 10 cm. Cette bande, marouflée dans un primaire d’accrochage, forme une cuvette étanche qui contient toute fuite éventuelle au niveau de la bonde ou des raccords.
Support du receveur et planéité
Le receveur repose sur un lit de mortier-colle ou sur une mousse de calage expansive, selon les préconisations du fabricant. Dans les deux cas, la planéité du support conditionne la tenue mécanique du bac. Un écart supérieur à 2 mm sous la règle de 2 mètres provoque des points de flexion qui fissurent les receveurs en résine chargée.

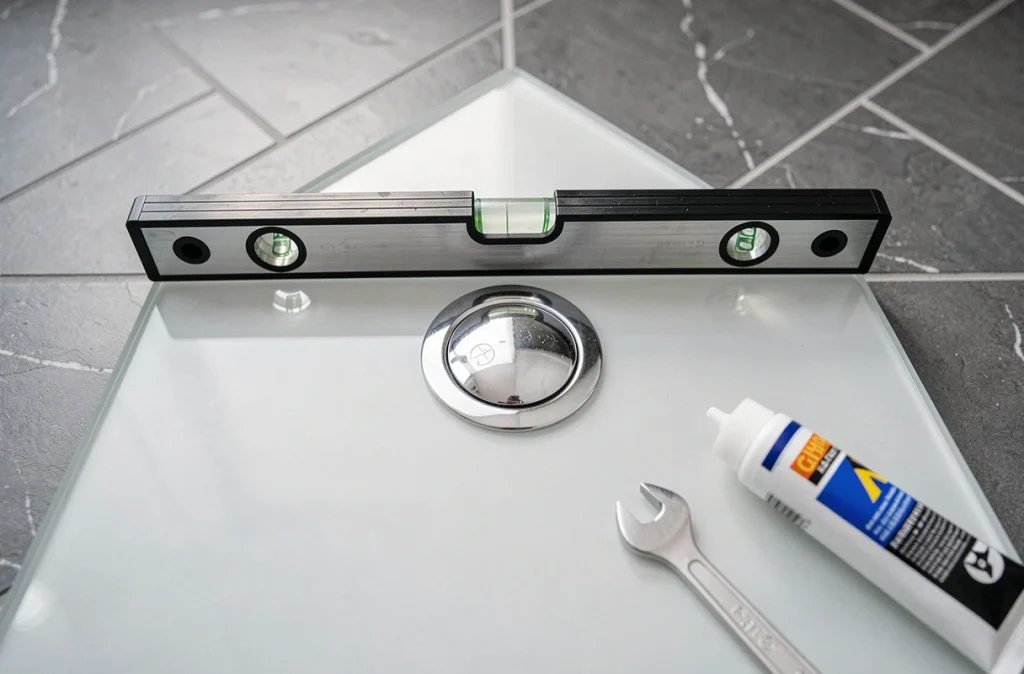

Nous contrôlons systématiquement la planéité avant encollage, puis l’horizontalité du receveur posé à l’aide d’un niveau à bulle placé dans les deux axes. Le receveur doit être parfaitement horizontal : c’est la pente intégrée au fond du bac (modelée en usine) qui dirige l’eau vers la bonde, pas une inclinaison volontaire du bac lui-même.
Test d’écoulement avant finition : une vérification non négociable
Avant de poser le carrelage périphérique ou de réaliser les joints de finition, nous imposons un test d’écoulement en charge. Le principe est simple : obturer la bonde, remplir le receveur sur quelques centimètres, puis libérer l’eau d’un coup.
Ce test vérifie trois paramètres en une seule opération :
- La vitesse d’évacuation (le receveur doit se vider intégralement en moins d’une minute pour un volume de quelques litres).
- L’étanchéité des raccords entre la bonde, le siphon et le tube PVC. Toute goutte visible sous le receveur impose une reprise.
- L’absence de contre-pente dans la canalisation horizontale, qui se manifeste par un gargouillement ou un reflux partiel.
Réaliser ce test après la finition obligerait à déposer le carrelage en cas de défaut, ce qui représente un surcoût et un délai disproportionnés par rapport aux quelques minutes de vérification en amont.
La pose d’un receveur de douche extra plat réussie tient à ces réglages combinés : réserve de hauteur suffisante, pente d’évacuation adaptée à la longueur du parcours, bonde correctement dimensionnée et étanchéité périphérique traitée indépendamment du joint silicone. Négliger un seul de ces points transforme une salle de bains neuve en chantier de reprise.
